联轴器相互之间的公差配合

文章出处:http://www.hblzqc.com责任编辑:利永联轴器人气:2938发表时间:2020-04-26 10:25:52


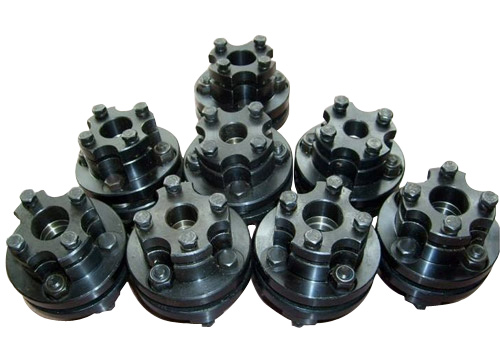

  联轴器是轴与轴的链接,为动力传输与运动部件的连接部分,联轴器相互之间有公差配合,下文蛇形弹簧联轴器为大家简单介绍一下。

  当联轴器内径公差带与轴公差带构成配合时,在一般基孔制属过渡配合的公差代号将变为过盈配合,如k5、k6、m5、m6、n6等,但过盈量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时,不在是 而成为过盈配合。

  一般情况下,轴一般标0~+0.005 如果是不常拆的话,就是+0.005~+0.01的过盈配合就可以了,如果要常常的拆装就是过渡配合就可以了。我们还要考虑到轴材料本身在转动时候的热胀,所以轴承越大的话, 好是-0.005~0的 配合, 大也不要超过0.01的 配合。还有一条就是动圈过盈,静圈 。

  1轴承外径公差带由于公差值不同于一般基准轴,也是一种 公差带,大多情况下,外圈安装在外壳孔中是固定的,有些轴承部件结构要求又需要调整,其配合不宜太紧,常与H6、H7、J6、J7、Js6、Js7等配合。

  2当轴承内径公差带与轴公差带构成配合时,在一般基孔制属过渡配合的公差代号将变为过盈配合,如k5、k6、m5、m6、n6等,但过盈量不大;当轴承内径公差代与h5、h6、g5、g6等构成配合时,不在是 而成为过盈配合。

  举例我们正常轴孔配合公差为H7,相配联轴器轴孔直径24的公差为0到+0.021,键宽8既可选用js9(+/-0.018)也可以选用P9(-0.015/-0.051),键槽深度为27.3,公差为+0.2/0紧钉螺钉可以用一只M8的锁紧就可以了,简单的说如果轴套常常要换,就 配合,保持0.02-0.05的 就可以了,要求精度高,不常换,保持过渡配合,不超过0.02联轴器选用H7就可以了。
