膜片联轴器安装步骤

文章出处:http://www.hblzqc.com责任编辑:利永联轴器人气:128发表时间:2020-04-29 11:56:11


  联轴器的作用很重要,联轴器的安装也 讲究,下文蛇形弹簧联轴器就来为大家简单介绍一下膜片联轴器安装步骤。

  1.安装前应 先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。一般选型时,让原动机和工作机端半联轴节长度小于其轴伸长度10—30mm为好。

  2.为了便于安装, 好是将两个半联轴节放在120150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后 轴头不能凸出半联轴节端面,以齐平为好。检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出34点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—0.4mm范围之内。

  3.找正:用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于0.05mm;当法兰盘外圆大于250mm时,跳动值应不大于0.08

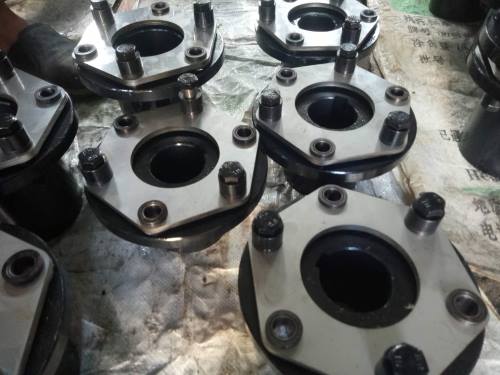

  膜片联轴器的典型结构。其弹性元件为 数量的很薄的多边环形(或圆环形)金属膜片叠合而成的膜片组,在膜片的圆周上有若干个螺栓孔,用绞制孔用螺栓交错间隔与半联轴器相联接。这样将弹性元件上的弧段分为交错受压缩和受拉伸的两部分,拉伸部分传递转矩,压缩部分趋向皱折。当机组存在轴向、径向和角位移时,金属膜片便产生波状变形。
