膜片联轴器的应力分析是怎样的?

文章出处:http://www.hblzqc.com责任编辑:利永联轴器人气:292发表时间:2020-12-04 15:23:11


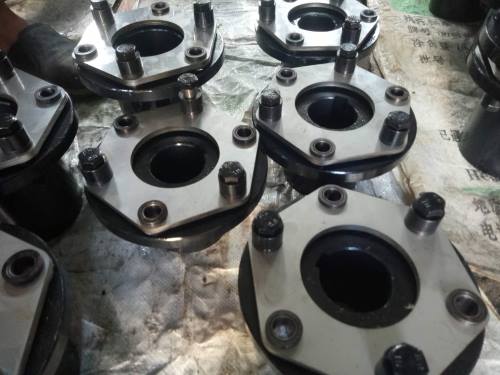

  膜片联轴器具有很好的扭矩刚性,常用于伺服系统中,下面为大家分享膜片联轴器的应力分析是怎样的?

  一、径向、角向位移引起的弯曲应力由于在轴线角向上的安装实际误差,使膜片沿轴线方向发生周期性弯曲变形,而且它是决定膜片疲劳寿命的主要因素,通过角度倾斜可以求出回复力矩的大小。

  二、膜片传递转矩时,转矩是通过主动螺栓利用膜片元件带动从动螺栓,沿螺栓分布圆切线方向传递的。忽略膜片间微小的相对运动,认为各膜片均匀承担转矩。在弹性膜片联轴器传递转矩时膜片平面受力,带有阴影部分的圆表示主动端输入,空白圆表示从动端输出。

  三、膜面应力(转矩应力,设传递转矩为T(N0m),总片数为m,对于8孔螺栓,由简化条件知,T单片=Tlm,每个主螺栓上所受的力为F=Tl4mR。

  四、轴向位移引起的弯曲应力由于在轴线方向上的安装误差,使膜片沿轴线方向发生弯曲变形,通过轴向位移的大小可以求出轴向力的大小。

  五、离心应力假定螺栓与膜片材料相同,可计算出各自的质量,根据所处的位置和螺旋角度,可算得离心力,且作用在总质心上。
