GICL型鼓形齿式联轴器

产品分类：

产品简介： GICL型鼓形齿式联轴器 : 齿式联轴器由齿数相同的内齿圈和外齿组成，由于内齿和外齿有很大的，故允许联接的联传动轴系有较大的位移，并能承受较大的载荷。详细描述 GICL 型鼓形齿式联轴器属于刚挠性联轴器......

订购热线： 15128789423

产品详情

齿式联轴器由齿数相同的内齿圈和外齿组成，由于内齿和外齿有很大的，故允许联接的联传动轴系有较大的位移，并能承受较大的载荷。
详细描述
GICL 型鼓形齿式联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面在齿轮轴线上，齿侧较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，特别适用于低速重载工况，如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动
齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，均广泛采用鼓形齿式联轴器，直齿式联轴器属于被淘汰的产品，选用者应尽量不选用。
GⅠCL型鼓形齿联轴器的特点(与直齿式联轴器相比有以下特点) ：
1、承载能力强。在相同的内齿套外径和联轴器大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％
2、角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1o，而鼓形齿式联轴器的许用角位移为1o30'，提高50％。在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大,
3、鼓形齿面使内、外齿的接触条件，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时了齿面摩擦、磨损状况，降低了噪声，维修周期长。
4、外齿套齿端呈喇叭形状，使内、外齿装拆方便。
5、传动效率高达99.7%。
基于经上特点，，已普遍以鼓形齿替代直齿式联轴器。
GICL型-鼓形齿式联轴器 (JB/T 8845.3-2001)替代 (JB/T 8845.3(2)-1999)

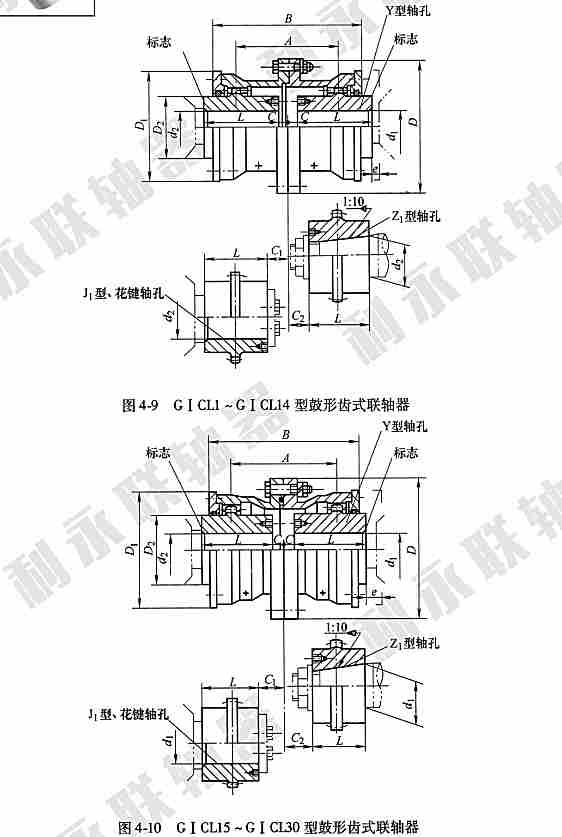

GICL型-鼓形齿式联轴器基本参数：

$8XU0XD(A~@65)(V4BIZ{C5H_副本.jpg$

GICL鼓形齿式联轴器基本参数和重要尺寸：(JB/T 8854.3-2001)

型号	公称扭矩Tn/N.m	轴孔直径	轴孔长度		D	D₁	A	C	C₁	C₂	重量Kg
			Y	Z₁,J₁
		d₁,d₂,d_z	L
GICL1	630	16,18,19	42	-	125	95	75	20	-	-	5.9
		20,22,24	52	38					-	24
		25,28	62	44				10	-	19
		30,32,35,38	82	60				2.5	15	22
GICL2	1120	25,28	62	44	144	120	88	10.5	-	29	9.7
		30,32,35,38	82	60					12.5	30
		40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	30,32,35,38	82	60	174	140	106	3	24.5	25	17.2
		40,42,45,48,50,55,56	112	84					17	28
		60	142	107						35
GICL4	3600	32,35,38	82	60	196	165	125.5	14	37	32	24.9
		40,42,45,48,50,55,56	112	84						28
		60,63,65,70	142	107				3	17	35
GICL5	5000	40,42,45,48,50,55,56	112	84	224	183	142	3	25	28	38
		60 63 65 70 71 75	142	107					20	35
		80	172	132					22	43
GICL6	7100	48 50 55 56	112	84	241	200	160	6	35	35	48.2
		60 63 65 70 71 75	142	107					20	35
		80 85 90	172	132				4	22	43
GICL7	10000	60 63 65 70 71 75	142	107	260	230	180	4	35	35	68.9
		80 85 90 95	172	132					22	43
		100	212	167						48
GICL8	14000	65 70 71 75	142	107	282	245	193	5	35	35	83.3
		80 85 90 95	172	132					22	43
		100 110	212	167						48
GICL9	18000	70 71 75	142	107	314	270	208	10	45	45	110
		80 85 90 95	172	132
		100 110 120 125	212	167				5	22	43
										49
GICL10	31500	80 85 90 95	172	132	346	300	249	5	43	43	157
		100 110 120 125	212	167					22	49
		130 140	252	202					29	54
GICL11	40000	100 110 120 125	212	167	380	330	267	6	29	49	217
		130 140 150	252	202						54
		160	302	242						64
GICL12	56000	120 125	212	167	442	380	313	6	57	57	305
		130 140 150	252	202					29	55
		160 170 180	302	242						68
GICL13	80000	140 150	252	202	482	420	364	7	54	57	419
		160 170 180	302	242					32	70
		190 200	352	282						80
GICL14	112000	160 170 180	302	242	520	465	415	8	42	70	594
		190 200 220	352	282					32	80
GICL15	160000	190 200 220	352	282	580	510	429	10	34	80	783
		140 150	410	330					38	-
GICL16	250000	200 220	352	282	680	595	501	10	58	80	1134
		240 250 260	410	330					38	-
		280	470	380					38
GICL17	280000	220	352	282	720	645	512	10	74	80	1305
		240 250 260	410	330
		280 300	470	380					39	-
GICL18	355000	240 250 260	410	330	775	675	524	10	46	-	1626
		280 300 320	470	380					41	-
GICL19	450000	260	410	330	815	715	560	10	67	-	1773
		280 300 320	470	380					41
		340	550	450
GICL20	500000	280 300 320	470	380	855	755	595	13	44	-	2263
		340 360	550	450
GICL21	630000	300 320	470	380	915	795	611	13	59	-	2593
		340 360 380	550	450					44
GICL22	710000	340,360,380	550	450	960	840	632	13	44	-	3036
		400	650	450
GICL23	800000	360,380	550	450	1010	890	666	13	44	-	3668
		400,420	650	540					48
GICL24	1000000	380	550	450	1050	925	685	15	46	-	3946
		400,420,450	650	540					50
GICL25	1120000	400,420,450,480	650	540	1120	970	724	15	50	-	4443
GICL26	1250000	420,450,480,500	650	540	1160	990	733	15	50	-	4791
GICL27	1400000	450,480,500	650	540	1210	1060	739	15	50	-	5758
		530	800	680
GICL28	1600000	480,500	650	540	1250	1080	805	20	55	-	6232
		530,560	800	680
GICL29	2240000	500	650	540	1340	1200	798	20	57	-	7549
		530,560,600	800	680
GICL30	2800000	530,560,600,630	800	680	1390	1240	806	20	55	-	9514
