T31双法兰联结蛇形弹簧联轴器

T31双法兰联结蛇形弹簧联轴器

产品分类:
产品简介: T31双法兰联结 蛇形弹簧联轴器 型号 公称转矩 TnN.m 许用转速( n ) 轴孔 d1mm 轴孔长度 Lmm 小间距L1mm 大间距L1mm ......
订购热线:  15128789423

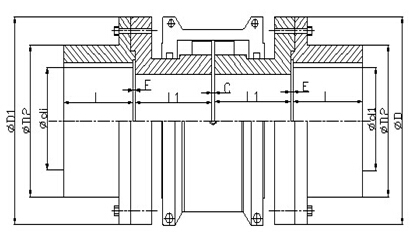

T31双法兰联结蛇形弹簧联轴器



型号

公称转矩Tn N.m

许用转速(n

轴孔d1 mm

轴孔长度L mm

小间距L1mm

大间距L1mm

Dmm

D1mm

D2mm

间隙Cmm

间隙Emm

质量无孔  kg

充油量

Kg

6020T31

52

3600

18-35

50

50

203

95

86

52

5

1.2

3.98

0.027

6030T31

149

3600

22-42

50

50

216

105

94

60

5

1.2

5.12

0.041

6040T31

249

3600

28-56

55

55

216

115

112

78

5

1.2

6.87

0.054

6050T31

435

3600

32-65

65

65

216

130

125

85

5

1.2

10.56

0.068

6060T30

684

3600

40-80

75

75

330

150

144

105

5

1.2

16.02

0.086

6070T31

994

3600

48-85

80

80

406

160

152

110

5

1.5

20.25

0.1213

6080T31

2050

3600

55-95

95

95

406

190

178

122

5

1.5

36.23

0.172

6090T31

3730

3600

65-110

105

105

406

210

209

142

5

1.5

52.12

0.254

6100T31

6280

2440

75-130

125

125

406

250

250

172

6

2

82.30

0.426

6110T31

9320

2250

85-150

135

135

406

270

270

198

6

2

102.3

0.508

6120T31

13700

2050

100-170

155

155

406

310

310

225

10

2

162.1

0.735

6130T31

19900

1800

110-190

175

175

406

346

346

238

10

2

252.1

0.908

6140T31

28600

1650

125-210

190

190

406

384

386

268

10

2

353.2

1.135

提供系统峰值扭矩和频率,循环周期和刹车扭矩将有助于更 的使用公式选型法选型。

1.  峰值载荷:对于扭矩值比正常值高的电机应用情况,对于间歇运转,冲击载荷,由于启动或

停止而引起的惯性作用或系统引起的反复峰值载荷的应用情况,使用下面的一个公式。系统峰值载荷

是可能存在于系统中的 大载荷,选择联轴器的额定载荷等于或大于根据下面的式子计算出的选型扭矩。

无反向峰值载荷

 选型扭矩(Nm)=系统峰值载荷或

系统峰值载荷KW*9549

选型扭矩(Nm)=       rpm

   B有反向峰值载荷

选型扭矩(Nm)=1.5*系统峰值载荷或

1.5系统峰值载荷KW*9549

选型扭矩(Nm)=       rpm

     C 偶然峰值载荷(无反向)

    在联轴器的预期寿命期间,如果系统峰值载荷出现的次数少于1000次的,便用下面的公式:



      选型扭矩(Nm)=  0.5*系统峰值载荷或

0.5*系统峰值载荷KW*9549

选型扭矩(Nm)=       rpm

  有反向扭转的情况,根据上面B步骤选型。

2.  刹车应用

          如果刹车功率超过电机功率,根据下式使用刹车功率

      选型扭矩(Nm)=刹车扭矩*工况系数

   公式选型法举例---峰值载荷:

   选择一款联轴器连接齿轮箱低速输出轴与热轧钢辊道轴,具有回动。电机功率为37KW,

系统作用于联轴器的峰值扭矩大概为17000Nm,联轴器转速为77rpm,驱动轴直径100mm带28mm*

16mm键,轧机轴直径135mm带28mm*16mm键,轧机轴直径135mm带36mm*20mm, 大轴间隙BE=180mm。

1.  型号:  选择合适的联轴器型号

2.  联轴器所需 小扭矩:用步骤1B中回动峰值载荷公式:2*17000=34000=选型扭矩。

3.  规格:从表中查出1150T35的扭矩39800超过选型扭矩34000Nm

4.  校核:1150T35的 大BE尺寸为187.5mm,轴轴套 大孔径270mm,

T轴套的 大孔径为215mm,许用转速为1500rpm,尺寸也符合要求。



表中:等效功率=实际功率*服务系数

服务系数

实际功率KW

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

9.2

11

15

18.5

22

30

37

45

55

75

90

110

132

150

185

200

220

250

300

330

1.00

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

9.2

11

15

18.5

22

30

37

45

55

75

90

110

132

150

185

200

220

250

300

330

1.25

0.31

0.46

0.69

0.9

1.4

1.9

2.8

3.8

5

6.9

9.4

11.5

13.8

18.8

23.1

27.5

37.5

46.3

56.3

68.8

93.8

113

138

165

188

231

250

275

313

375

413

1.50

0.38

0.56

0.83

1.1

1.7

2.3

3.3

4.5

6.0

8.3

11.3

13.8

16.5

22.5

27.8

33.0

45.0

55.5

67.5

82.5

113

135

165

198

225

278

300

330

375

450

495

1.75

0.44

0.65

0.96

1.3

1.9

2.6

3.9

5.3

7.0

9.6

13.1

16.1

19.3

26.3

32.4

38.5

52.5

64.8

78.8

96.3

131

158

193

231

263

324

350

385

438

525

578

2.00

0.50

0.74

1.1

1.5

2.2

3.0

4.4

6.0

8.0

11.0

15.0

18.4

22.0

30.0

37.0

44.0

60.0

74.0

90.0

110

150

180

220

264

300

370

400

440

500

600

660

2.50

0.63

0.93

1.4

1.9

2.8

3.8

5.5

7.5

10

13.8

18.8

23.0

27.5

37.5

46.3

55.0

75.0

92.5

113

138

188

225

275

330

375

463

500

550

625

750

825

3.00

0.75

1.1

1.7

2.3

3.3

4.5

6.6

9.0

12

16.5

22.5

27.6

33.0

45.0

55.5

66.0

90.0

111

135

165

225

270

330

396

450

555

600

660

750

900

990

3.50

0.88

1.3

1.9

2.6

3.9

5.3

7.7

10.5

14

19.3

26.3

32.2

38.5

52.5

64.8

77.0

105

130

158

193

263

315

385

462

525

648

700

770

875

1050

1155











表中.联轴器选型---等效功率

6020T

6030T

6040T

6050T

6060T

6070T

6080T

6090T

6100T

6110T

6120T

6130T

大孔径(mm)

28

35

43

50

56

67

80

95

110

120

140

170

高转速T10

4500

4500

4500

4500

4350

4125

3600

3600

2440

2250

2025

1800

扭矩(Nm)

52

149

249

435

685

995

2050

3730

6275

9320

13670

19885

KW/rpm

0.005

0.016

0.026

0.046

0.072

0.104

0.215

0.39

0.657

0.976

1.43

2.08

rpm

KW

4500

24.5

70.2

117

205

322

469

966

3600

19.6

56.2

94

164

258

375

773

1410

2370

3000

16.3

46.8

78

137

215

313

644

1170

1970

2923

4290

2500

13.6

39.0

65.2

114

179

260

537

977

1650

2440

3580

5210

2100

11.4

32.8

54.8

96

150

219

451

820

1380

2050

3010

4370

1800

9.8

28.1

46.9

82

129

188

386

703

1180

1760

2580

3750

1750

9.5

27.3

45.6

80

125

182

376

684

1150

1710

2510

3640

1450

7.9

22.6

37.8

66.1

104

151

311

566

954

1420

2080

3020

1170

6.4

18.3

30.5

53.3

84

122

251

457

770

1140

1670

2440

1000

5.4

15.6

26.1

45.6

72

104

215

391

658

976

1430

2080

870

4.7

13.6

22.7

39.6

62.3

91

187

340

572

849

1250

1810

720

3.9

11.2

18.8

32.8

51.6

75

155

281

474

703

1030

1500

650

3.5

10.1

16.9

29.6

46.5

67.7

140

254

428

634

931

1350

580

3.2

9.1

15.1

26.4

41.5

60.4

125

227

382

566

830

1210

520

2.8

8.1

13.6

23.7

37.2

54.2

112

203

342

508

744

1080

420

2.3

6.6

11.0

19.1

30.1

43.8

90

164

276

410

601

875

350

1.9

5.5

9.1

15.9

25.1

36.5

75

137

230

342

501

729

280

1.5

4.4

7.3

12.8

20.0

29.2

60.1

109

184

273

401

583

230

1.3

3.6

6.0

10.5

16.5

24.0

49.4

90

151

224

329

479

190

1.0

3.0

5.0

8.7

13.6

19.8

40.8

74.2

125

185

272

396

155

0.8

2.4

4.0

7.1

11.1

16.2

33.3

60.5

1202

151

222

323

125

0.68

2.0

3.3

5.7

9.0

13.0

26.8

48.8

82

122

179

260

100

0.54

1.6

2.6

4.6

7.2

10.4

21.5

39.1

65.8

98

143

208

84

0.46

1.3

2.2

3.8

6.0

8.8

18.0

32.8

55.3

82

120

175

68

0.37

1.06

1.8

3.1

4.9

7.1

14.6

26.6

44.7

66.4

97

142

56

0.30

0.87

1.5

2.6

4.0

5.8

12.0

21.9

36.8

54.7

80

117

45

0.25

0.70

1.2

2.0

3.2

4.7

9.7

17.6

29.6

43.9

64.4

94

37

0.20

0.58

1.0

1.7

2.6

3.9

7.9

14.5

24.3

36.1

53.0

77

30

0.16

0.47

0.8

1.4

2.1

3.1

6.4

11.7

19.7

29.3

42.9

62.5

25

0.14

0.39

0.65

1.1

1.8

2.6

5.4

9.8

16.5

24.4

35.8

52.1

20

0.11

0.31

0.52

0.91

1.4

2.1

4.3

7.8

13.2

19.5

28.6

41.6

16.5

0.090

0.26

0.43

0.75

1.2

1.7

3.5

6.4

10.9

16.1

23.6

34.4

13.5

0.074

0.21

0.35

0.61

0.97

1.4

2.9

5.3

8.9

13.2

19.3

28.1

11

0.060

017

0.29

0.50

0.79

1.1

2.4

4.3

7.2

10.7

15.7

22.9

9

0.049

0.14

0.23

0.41

0.64

0.94

1.9

3.5

5.9

8.8

12.9

18.7

7.5

0.041

0.12

0.20

0.34

0.54

0.78

1.6

2.9

4.9

7.3

10.7

15.6

5

0.027

0.08

0.13

0.23

0.36

0.52

1.1

2.0

3.3

4.9

7.2

10.4



6140T

6150T

6160T

6170TT

6180T

6190T

6200T

6210T

6220T

6230T

6240T

6250T

6260T

大孔径(mm)

200

215

240

280

300

335

360

390

420

450

480

高转速T10

1650

1500

1350

1225

1100

1050

900

820

730

680

630

580

540

扭矩(Nm)

28585

39770

55930

74570

103400

136710

186430

248570

335570

435000

559300

745700

932100

KW/rpm

2.99

4.16

5.86

7.81

10.8

14.3

19.5

26

35.1

45.6

58.6

78.1

97.6

rpm

KW



4500

3600

3000

2500

2100

6300

8760

1800

5400

7510

10500

1750

5250

7300

10200

13700

1450

4350

6050

8490

11300

1170

3510

4880

6850

9140

1000

3000

4170

5860

7810

10800

14300

870

2610

3630

5100

6790

9420

12500

17000

720

2160

3000

4220

5620

7800

10300

14100

18800

25300

650

1950

2710

3810

5080

7040

9310

12700

17000

22900

29600

580

1740

2420

3400

4530

6280

8300

11300

15100

20400

26400

33900

45300

520

1560

2170

3050

4060

5630

7440

10200

13600

18300

23700

30400

40600

50800

420

1260

1750

2460

3280

4550

6010

8200

11000

14800

19100

24600

32800

41000

350

1050

1460

2050

2730

3790

5010

6830

9140

12300

15900

20500

27300

34200

280

840

1170

1640

2190

3030

4010

5470

7310

9860

12800

16400

21900

27300

230

690

959

1350

1800

2490

3290

4490

6000

8100

10500

13500

18000

22500

190

570

792

1110

1480

2060

2720

3710

4960

6690

8660

11100

14800

18500

155

465

646

908

1210

1680

2220

3030

4050

5460

7060

9070

12100

15100

125

375

521

732

976

1350

1790

2440

3260

4400

5690

7310

976

12200

100

300

417

586

781

1080

1430

1950

2610

3520

4560

5850

7810

9760

84

252

350

492

656

910

1200

1640

2190

2960

3830

4910

6560

8200

68

204

284

398

531

736

974

1330

1770

2390

3100

3980

5310

6640

56

168

234

328

437

606

802

1090

1460

1970

2550

3280

4370

5470

45

135

188

264

351

487

644

879

1170

1580

2050

2630

3510

4390

37

111

154

217

289

401

530

722

966

1300

1690

2160

2890

3610

30

90.0

125

176

234

325

429

586

783

1060

1370

1760

2340

2930

25

75.0

104

146

195

271

358

488

653

880

1140

1460

1950

2440

20

60.0

83

117

156

217

286

390

522

704

911

1170

1560

1950

16.5

49.5

68.8

97

129

179

236

322

431

581

752

965

1290

1610

13.5

40.5

56.3

79

105

146

193

264

352

475

615

790

1050

1320

11

33.0

45.9

64.4

85.9

119

157

215

287

387

501

644

859

1070

9

27.0

37.5

52.7

70.3

97

129

176

235

317

410

527

703

878

7.5

22.5

31.3

81

107

146

196

264

342

439

586

732

5

15.0

20.9

29.3

39.0

54

72

98

131

176

228

293

390

488

联系我们



泊头市利永联轴器有限公司

电话:15128789423

网址:http://www.hblzqc.com

地址:河北省泊头市工业开发区

  全国服务热线:



  0317-8185502
