T35单法兰联结蛇形弹簧联轴器

T35单法兰联结蛇形弹簧联轴器

产品分类:
产品简介: T35单法兰联结蛇形弹簧联轴器 型号 公称转矩 TnN.m 许用转速( n ) 轴孔 d1mm 轴孔 dmm 轴孔长度 Lmm 小间距L1mm 大间距L1mm Dmm D1mm D......
订购热线:  15128789423

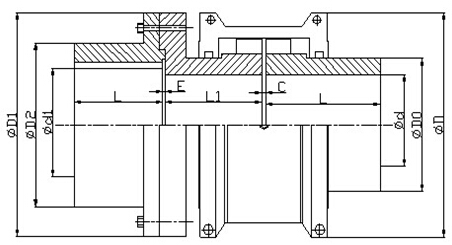

T35单法兰联结蛇形弹簧联轴器

型号

公称转矩Tn N.m

许用转速(n

轴孔d1 mm

轴孔d mm

轴孔长度L mm

小间距L1mm

大间距L1mm

Dmm

D1mm

D2mm

间隙Cmm

间隙Emm

质量无孔  kg

充油量

Kg

6020T35

52

3600

18-35

18-28

50

50

102

95

86

52

3

1.2

2.9

0.027

6030T35

149

3600

22-42

22-35

50

50

109

105

94

60

3

1.2

3.9

0.041

6040T35

249

3600

28-56

28-42

55

55

109

115

112

78

3

1.2

5.44

0.054

6050T35

435

3600

32-65

32-50

65

65

109

130

125

85

3

1.2

8.8

0.068

6060T35

684

3600

40-80

40-56

75

75

166

150

144

105

3

1.2

12.85

0.086

6070T35

994

3600

48-85

48-65

80

80

166

160

152

110

3

1.5

16.5

0.1213

6080T35

2050

3600

55-95

55-80

95

95

204

190

178

122

3

1.5

28.36

0.172

6090T35

3730

3600

65-110

65-95

105

105

204

210

209

142

3

1.5

41.68

0.254

6100T35

6280

2440

75-130

75-110

125

125

205

250

250

172

5

2

68.64

0.426

6110T35

9320

2250

85-150

85-120

135

135

205

270

270

198

5

2

89.86

0.508

6120T35

13700

2050

100-170

100-140

155

155

205

310

310

225

6

2

136.42

0.735

6130T35

19900

1800

110-190

110-170

175

175

205

346

346

238

6

2

196.18

0.908

6140T35

28600

1650

125-210

125-200

190

190

205

384

386

268

10

2

274.52

1.135

T35单法兰联结蛇形弹簧联轴器

提供系统峰值扭矩和频率,循环周期和刹车扭矩将有助于更 的使用公式选型法选型。

1.  峰值载荷:对于扭矩值比正常值高的电机应用情况,对于间歇运转,冲击载荷,由于启动或

停止而引起的惯性作用或系统引起的反复峰值载荷的应用情况,使用下面的一个公式。系统峰值载荷

是可能存在于系统中的 大载荷,选择联轴器的额定载荷等于或大于根据下面的式子计算出的选型扭矩。

无反向峰值载荷

 选型扭矩(Nm)=系统峰值载荷或

系统峰值载荷KW*9549

选型扭矩(Nm)=       rpm

   B有反向峰值载荷

选型扭矩(Nm)=1.5*系统峰值载荷或

1.5系统峰值载荷KW*9549

选型扭矩(Nm)=       rpm

     C 偶然峰值载荷(无反向)

    在联轴器的预期寿命期间,如果系统峰值载荷出现的次数少于1000次的,便用下面的公式:



      选型扭矩(Nm)=  0.5*系统峰值载荷或

0.5*系统峰值载荷KW*9549

选型扭矩(Nm)=       rpm

  有反向扭转的情况,根据上面B步骤选型。

2. T35单法兰联结蛇形弹簧联轴器 刹车应用

          如果刹车功率超过电机功率,根据下式使用刹车功率

      选型扭矩(Nm)=刹车扭矩*工况系数

   公式选型法举例---峰值载荷:

   选择一款联轴器连接齿轮箱低速输出轴与热轧钢辊道轴,具有回动。电机功率为37KW,

系统作用于联轴器的峰值扭矩大概为17000Nm,联轴器转速为77rpm,驱动轴直径100mm带28mm*

16mm键,轧机轴直径135mm带28mm*16mm键,轧机轴直径135mm带36mm*20mm, 大轴间隙BE=180mm。

1.  型号:  选择合适的联轴器型号

2.  联轴器所需 小扭矩:用步骤1B中回动峰值载荷公式:2*17000=34000=选型扭矩。

3.  规格:从表中查出1150T35的扭矩39800超过选型扭矩34000Nm

4.  校核:1150T35的 大BE尺寸为187.5mm,轴轴套 大孔径270mm,

T轴套的 大孔径为215mm,许用转速为1500rpm,尺寸也符合要求。

T35单法兰联结蛇形弹簧联轴器厂家直销
