DJM型胀紧套膜片联轴器

DJM型胀紧套膜片联轴器

产品分类:
产品简介: DJM型胀紧套膜片联轴器 为整体型的膜片 联轴器 ,该DJM型胀紧套 膜片联轴器 具有偏心允许范围大,拆装迅速。无噪音,磨损,无滑动、摩擦转动部件,可降低能量损耗;重量轻,适合高速运转场合;传动精度高,寿命长......
订购热线:  15128789423


 DJM型胀紧套膜片联轴器为整体型的膜片联轴器,该DJM型胀紧套膜片联轴器具有偏心允许范围大,拆装迅速。无噪音,磨损,无滑动、摩擦转动部件,可降低能量损耗;重量轻,适合高速运转场合;传动精度高,寿命长的场合使用。

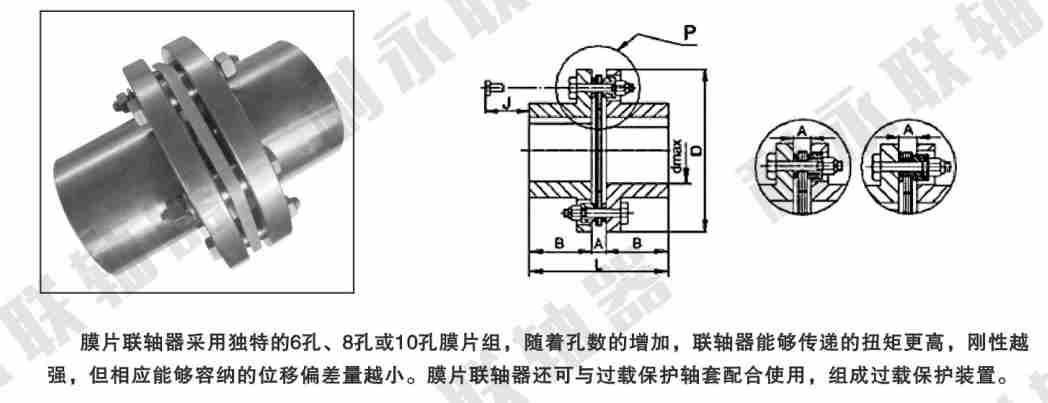

DJM型胀紧套膜片联轴器是由几组膜片用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片是由不锈钢薄板组成,可分为连杆式和不同形状的整片式。

DJM型胀紧套膜片联轴器具有减振吸振、无磨损、无需维护的优点,是当今替代齿式联轴器及一般联轴器的理想产品,我厂执行的标准为(JB/T9147-1999)。

DJM型胀紧套膜片联轴器的主要特点:

(1)结构简单,重量轻。

(2)传动精度高,可靠性高,稳定性强,寿命长。

(3)偏心允许范围大,可灵活应用于各种传动系统。

(4)拆装方便,具有很高的装配重要性。

(5)良好的环境适应性,耐酸碱、耐腐蚀,可高温下运转。

(6)不需维护,停机时肉眼可检查故障。

(7)无需润滑,无噪音,磨损。无滑动、摩擦、转动部件,可降低能量损失。膜片联轴器是由两种法兰半联轴器和一组膜片靠螺丝紧固实现转动,在安装时应注意以下几点要求:

(1)将安装轴表面的灰尘污浊擦拭干净,同行抹一层薄薄的机油或者润滑剂;

(2)将膜片联轴器内孔清洁干净,抹机油或者润滑剂;

(3)将膜片联轴器插入安装轴,如孔径偏紧,注意避免用铁锤或硬金属击打安装;

(4)定位完成后,先按对角线方向,用扭力扳手(规定的拧紧力矩1/4)轻轻地拧紧螺丝;

(5)加大力度(规定拧紧力矩的1/2)重复完成第4步动作;

(6)按规定的拧紧力矩进行拧紧力矩进行拧紧固定;

(7)   后,按圆周方向依次拧紧固定螺丝;

(8)拆卸时,请在装置完全停止的状态下进行,依次松开锁紧螺



购DJM型胀紧套膜片联轴器,哪里 专业?泊头市利永联轴器有限公司专业生产各种DJM型胀紧套膜片联轴器,厂家直销价格便宜DJM型胀紧套膜片联轴器,应有尽有、质量保证;欢迎您前来咨询膜片联轴器的详细信息,我们为您提供 优质的膜片联轴器和周到的售后服务

DJM胀紧套联结单型膜片联轴器的主要尺寸和基本参数

规格公称扭矩N.M许用转速rpm重量kg转动惯量kg.cm2dmax mmD
mm
A
mm
B
mm
L
mm
J
mm
许用补偿量
轴向 mm角向
009.8200000.141.7420574.92044.910±0.8
0133200000.6822686.12658.113±0.8
0290200001.12432816.62658.616±1.0
03173180001.74835938.42966.422±1.2
04245150002.5804210411.23479.220±1.4
05420130004.32245012611.74295.725±1.645′
06772120006.94406014311.748107.728±1.845′
0712701000011.310807516816.858132.823±2.045′
0820801000016.720808219417.06414530±2.245′
093328900022.735209521421.677175.622±2.445′
104900800035.4720010824623.989201.923±2.645′
116368800052.01280011827627.2102231.240±2.845′
128900630057.21440011027617.5128273.5 ±1.830′
1315280500077.32220013530819.0160339 ±2.030′
142541047001234080015534621.5182385.5±2.030′
153713043001566480016537524.0198420±2.030′
1647120390019110020018041029.5214457.5 ±2.230′
1757000350024515000019044529.5225479.5 ±2.230′
1863186350032918660020547031.0248527 ±2.430′
1982590320039428800023051232.0278588 ±2.430′
20102100280053044820025555632.5305642.5 ±2.530′
21126070245061960960026558834.0318670 ±2.730′
22146350215068383160027563034.5332698.5 ±2.830′
231738302000791107040029065535.5348731.5 ±3.030′
