JM膜片联轴器

JM膜片联轴器

产品分类:
产品简介: - JM膜片联轴器 栏目说明: 膜片 联轴器 的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动......
订购热线:  15128789423


-
JM膜片联轴器 栏目说明:
膜片联轴器的弹性元件由很薄的不锈钢膜片叠合成的膜片组件,膜片通常有束腰型,多边环形等形状,处于同一分布圆上的精密螺栓分别与主从动法兰联接。膜片组件以三维变形形式承受主从动法兰的不对中。
详细描述:

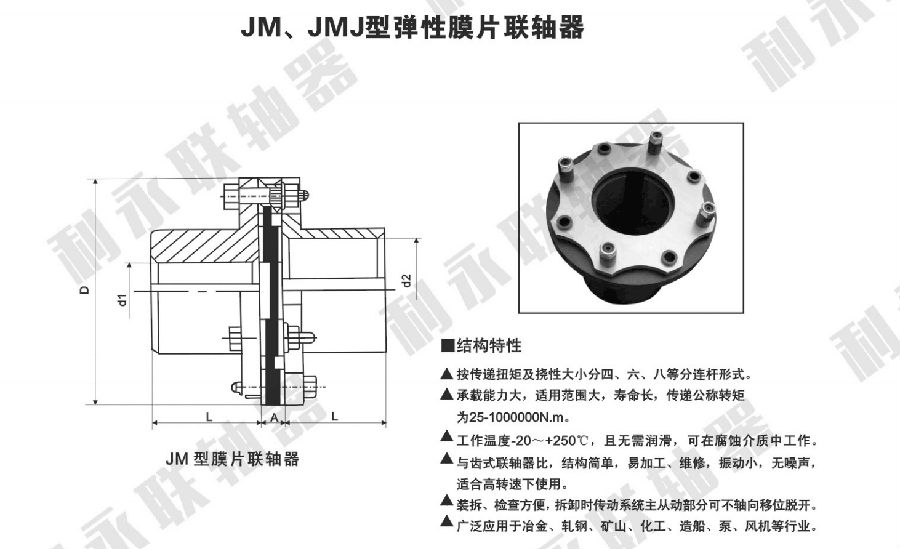

     JM型膜片联轴器是 具代表性的金属扰性联轴器,它在各种机械设备上都可以采用。其膜片采用0.3~2mm厚的特殊高强度不透钢薄板铆制成组件,上面有4~16个铰制孔,用螺拴分别与主、从动法兰联结。运行中膜片受拉、压、扭应力。这种联轴器制造成本低,传递扭矩范围大,力学性能好,装拆方便,对安装精度要求不高,它集中体现了扰性联轴器的优点,可广泛应用于各种领域,适应多种工况条件,例如泵、风机、轧机、造纸机械、电力机械、水泥机械、船舶工业、航空航天等。由于其减振性能好、传动平稳,在各种行业的应用中,得到普通的赞同和采用,尤其是在造纸行业中,它能使您生产出的纸张更加平整、光滑、质量大幅度提高,使您能够始终领先一步,同时也是发电厂、石化厂、水泥厂、轧钢厂、矿山等进行技术改造、替代进口、节能降耗的 佳选择。

JM系列膜片联轴器参数表

型号
JM

额定扭矩
Nm

瞬时扭矩
Nm

高许用转速
RPM

标准外型联接尺寸

许用偏差

动力学特性

重量
kg

每增加
100mm
重量(kg)

D
mm

d1max
mm

d2max
mm

D′max
mm

D″max
mm

L
mm

L1
mm

S4
mm

角向

(度)

径向
mm/mm

轴向
mm

转动惯量
Kg.m2

扭转刚度
kgm/rad

90

170

272

12700

90

32

48

50

68

82

>50

12

1/2

0.0087

1.4

0.003

0.2×106

3.1

0.3

100

320

512

11000

104

38

55

60

80

82

>57

14

0.0087

1.5

0.005

0.25×106

4.6

0.45

120

400

640

9200

124

42

60

64

100

112

>63

16

0.0087

1.7

0.014

0.34×106

7.6

0.68

140

700

1120

8100

140

60

65

88

104

112

>65

16

1/3

0.0056

2.1

0.027

0.85×106

11.5

0.94

170

1000

1600

6700

170

75

85

108

118

142

>72

18

0.0056

2.5

0.072

1.29×106

19.9

1.32

200

2500

4000

5700

200

85

100

124

145

172

>80

20

0.0056

2.8

0.148

1.79×106

30.9

1.64

240

4000

6400

4700

240

120

130

166

175

212

>95

22

0.0056

3.2

0.468

3.47×106

62.5

1.73

260

6300

10080

4400

260

130

140

174

210

212

>109

22

0.0056

4

0.694

3.97×106

73.8

2.61

290

10000

16000

3900

290

140

160

190

246

252

>120

28

0.0056

4.7

1.034

4.66×106

91.6

4.02

330

16000

25600

3400

330

170

190

224

280

252

>136

30

1/4

0.0046

5

2.33

13×106

151

4.96

380

25000

40000

2900

380

200

230

265

320

302

>148

35

0.0046

5.8

4.703

19.8×106

232

6.61

420

40000

64000

2700

420

220

250

290

352

352

>159

42

0.0046

6.2

7.498

21.37×106

311

9.03

460

63000

100800

2490

460

240

270

318

368

352

>175

48

0.0046

7

11.548

24.26×106

389

12.18

500

80000

128000

2290

500

280

300

366

440

410

>183

56

0.0046

8.5

18.718

32.77×106

539

16.44

560

140000

224000

2000

560

300

320

370

512

410

306

60

0.0046

9.1

31

39.43×106

705

17

600

170000

272000

1800

600

320

370

380

532

410

352

62

1/5

0.0029

9.3

42

47.9×106

804

19

650

220000

352000

1700

650

355

400

418

552

470

366

63

0.0029

9.5

64

57.3×106

1058

25

710

250000

400000

1600

710

390

440

450

570

470

376

65

0.0029

9.8

96

67.1×106

1313

31

750

350000

560000

1500

750

400

470

459

600

470

403

68

0.0029

10.5

125

75.6×106

1537

41

830

500000

800000

1380

830

460

520

522

680

550

439

70

0.0029

11.5

210

77.7×106

2148

46

880

630000

1008000

1300

880

500

560

568

720

550

447

75

0.0029

11.8

268

89.1×106

2571

85

930

800000

1280000

1230

930

530

590

606

780

650

474

80

0.0029

12.1

367

99.6×106

3234

97

1030

1000000

1600000

1110

1030

560

620

930

820

650

500

90

0.0029

12.5

443

3942

106

1080

1250000

2000000

1060

1080

600

660

990

880

650

520

95

0.0029

13

555

4451

124

1160

1600000

2560000

980

1160

640

730

1095

920

650

580

100

0.0029

13.5

777

5335

144

1290

2000000

3200000

880

1290

680

830

1245

990

800

640

105

0.0029

14.8

1315

7408

167

1410

2800000

4480000

810

1410

730

900

1350

1090

800

700

110

0.0029

15.5

1876

8835

197

注:轴向不对中能力指的是0.45倍 大转速下的轴向调整能力。
