SWP-E型有伸缩双法兰长型万向联轴器

SWP-E型有伸缩双法兰长型万向联轴器

产品分类:
产品简介: - SWP-E型有伸缩双法兰长型万向联轴器 特点及应用场合:轴承是易损件.为便于更换轴承,将轴承座压盖作成剖分式,螺栓联接,可在β≤5°~10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石......
订购热线:  15128789423


-SWP-E型有伸缩双法兰长型万向联轴器
特点及应用场合:轴承是易损件.为便于更换轴承,将轴承座压盖作成剖分式,螺栓联接,可在β≤5°~10°工况下工作。适用于轧钢机械、起重运输机械、工程机械、矿山机械、石油机械及其他重型机械,联接两个不同轴线的轴系传动,不能缓冲、减振。
    A型--有伸缩长型;
    B型--有伸缩短型;
    C型--无伸缩短型;
    D型--无伸缩长型;
    E型--有伸缩双法兰长型;
    F型--大伸缩长型;
    ZG型--正装贯通型
    FG型--反装贯通型

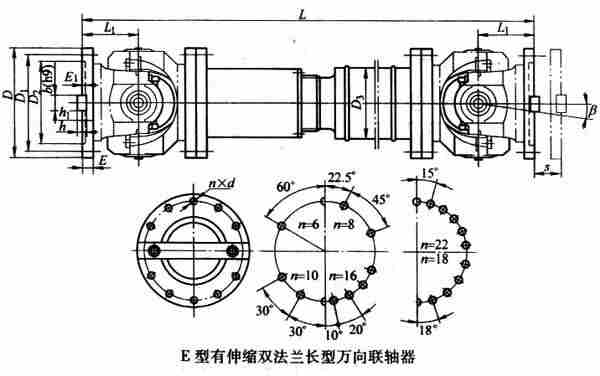

E型十字轴万向联轴器基本参数和主要尺寸(JB/T 3241-2005)  mm



型号

回转直径
D

公称转矩
Tn  N.m

疲劳转矩
Tf kN.m

轴线折角
β

伸缩量

S

尺寸

转动贯量 kg.m2

质量 kg

Lmin

D3

L1

Lmin

每增长

100mm

Lmin

每增长

100mm

SWP160E

160

16

8

≤10

50

715

114

85

0.15

0.0059

49

2.1

SWP180E

180

20

10

≤10

60

800

121

95

0.25

0.0072

69

2.3

SWP200E

200

31.5

16

≤10

70

880

127

110

0.42

0.0114

81

3.4

SWP225E

225

40

20

≤10

76

1000

152

130

0.75

0.0290

108

6.6

SWP250E

250

63

31.5

≤10

80

1055

168

135

1.26

0.0427

179

7.3

SWP285E

285

90

45

≤10

100

1210

194

150

2.67

0.0702

285

9.4

SWP315E

315

140

63

≤10

110

1345

219

170

4.38

0.1144

375

12.0

SWP350E

350

180

90

≤10

120

1480

245

185

7.42

0.1663

488

13.0

SWP380E

390

250

112

≤10
