LXP带制动盘型星形弹性联轴器

产品分类：

产品简介： -LXP带制动轮星形弹性联轴器是采用非金属弹性元件联接的弹性联轴器，该星形弹性联轴器主要用于联接两同轴线运动的轴系，具有的缓冲和减振的功能，适用于各类具有制动要求的设备的安装。 LXP带制动轮星形弹......

订购热线： 15128789423

产品详情

-LXP带制动轮星形弹性联轴器是采用非金属弹性元件联接的弹性联轴器，该星形弹性联轴器主要用于联接两同轴线运动的轴系，具有的缓冲和减振的功能，适用于各类具有制动要求的设备的安装。

LXP带制动盘型星形弹性联轴器

LXP带制动轮星形弹性联轴器的具体参数：

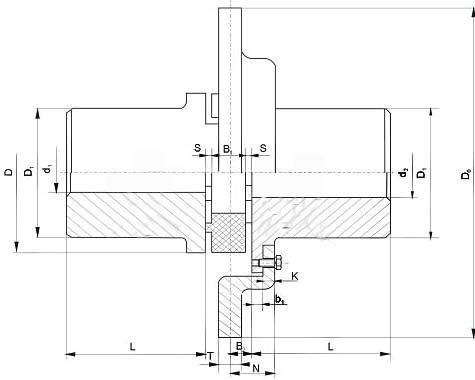

LXP型带制动盘星形弹性联轴器基本参数和主要尺寸（JB/T 10466-2004） (单位：mm)

型号	公称转矩/N.m	轴孔直径d1、d2	轴孔长度L		D0	D	D1	D2	b1	B1	S	质量m/kg
			Y型	J1、Z1型
LXP6	630	16、18、19	42	30	315 355 400	105	85	82	11	21	3.5	7.5
		20、22、24	52	38
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48	112	84
LXP7	800	20、22、24	52	38	315 355 400 450	120	98	95	13	22	4	9.3
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55	112	84
LXP8	900	22、24	52	38	315 355 400 450 500	135	115	110	14	26	4.5	15
		25、28	62	44
		30、32、35、38	82	60
		40、42、45、48、50、55、56	112	84
		60、63、65	142	107
LXP9	2000	30、32、35、38	82	60	355 400 450 500 560	160	135	130	16	30	5	21.8
		40、42、45、48、50、55、56	112	84
		60、63、65、70、71、75	142	107
LXP10	5000	40、42、45、48、50、55、56	112	84	450 500 560 630 710	200	160	155	19	34	5.5	40
		60、63、65、70、71、75	142	107
		80、85、90	172	132
LXP11	7100	50、55、56	112	84	500 560 630 710 800	225	180	175	21	38	6	61.8
		60、63、65、70、71、75	142	107
		80、85、90、95	172	132
		100	212	167
LXP12	8000	60、63、65、70、71、75	142	107	560 630 710 800 900	255	200	195	24	42	6.5	77.8
		80、85、90、95	172	132
		100、110	212	167
LXP13	10000	60、63、65、70、71、75	142	107	630 710 800 900 1000	290	230	225	28	46	7	102.6
		80、85、90、95	172	132
		100、110、120、125	212	167
LXP14	14000	60、63、65、70、71、75	142	107	800 900 1000	320	255	250	31	50	7.5	149.5
		80、85、90、95	172	132
		100、110、120、125	212	167
		130、140	252	202
LXP15	20000	80、85、90、95	172	132	900 1000	370	290	285	35	57	9	228.5
		100、110、120、125	212	167
		130、140、150	252	202
		160	302	242
LXP16	25000	85、90、95	172	132	1000	420	325	320	39	64	10.5	298.8
		100、110、120、125	212	167
		130、140、150	252	202
		160、170、180	302	242
