SWC-CH单伸缩焊接式联轴器

SWC-CH单伸缩焊接式联轴器

产品分类:
产品简介: SWC-CH型型十字轴式万向联轴器 是一种 常用的 联轴器 。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山......
订购热线:  15128789423


SWC-CH型型十字轴式万向联轴器

是一种 常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转,并可靠地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。 SWC-CH型十字轴式万向联轴器的主要特点为:1.具有较大的角度补偿能力。2.结构紧凑合理。SWC-CH型采用整体式叉头,使运载 具可靠性。3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩 大,此对回转直径受 的机械设备,其配套范围 具优越性。4.传动效率高。其传动效率达98-99.8%,用于大功率传动,节能效果明显。5.运载平稳,噪声低,装拆维护方便等特点。

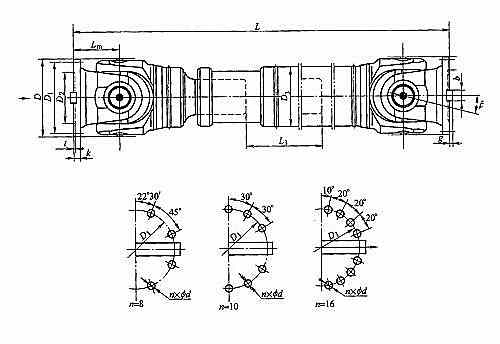

SWC-CH型单伸缩焊接式联轴器基本参数:

型号

回转
直径
D
mm

公称
扭矩
Tn
(KN.m)

疲劳
扭矩
Tf
(KN.m)

轴线
折角

<β

尺 寸(mm

转动惯量 I
(㎏.㎡)

重量 G
(㎏)

Lmin

D1
(js11)

D2
(H7)

D3

Lm

n-d

k

t

B
(h9)

g

Lmin

增长
100mm

Lmin

增长
100mm

SWC180CH1

180

12.5

6.3

25°

925

155

105

114

110

8-17

17

5

0.181

0.0070

74

2.8

SWC180CH2

1125

0.216

104

SWC225CH1

225

40

20

15°

1020

196

135

152

120

8-17

20

5

32

9.0

0.216

0.0234

132

4.9

SWC225CH2

1500

0.671

182

SWC250CH1

250

63

31.5

15°

1215

218

150

168

140

8-19

25

6

40

12.5

1.016

0.0277

190

5.3

SWC250CH2

1615

1.127

235

SWC285CH1

285

90

45

15°

1475

245

170

194

160

8-21

27

7

40

15.0

2.156

0.0510

300

6.3

SWC285CH2

1875

2.360

358

SWC315CH1

315

125

63

15°

1600

280

185

219

180

10-23

32

8

40

15.0

3.182

0.0795

434

8.0

SWC315CH2

2000

4.450

544

SWC350CH1

350

180

90

15°

1715

310

210

267

194

10-23

35

8

50

16.0

7.663

0.2219

672

15.0

SWC350CH2

2115

8.551

823

SWC390CH1

390

250

125

15°

1845

315

235

267

215

10-25

40

8

70

18.0

12.730

0.2219

817

15.0

SWC390CH2

2245

13.617

961

SWC440CH1

440

355

180

15°

2110

390

255

325

60

16-28

42

10

80

20

22.540

0.4744

1312

21.7

SWC440CH2

2510

24.430

1537

SWC490CH1

490

500

250

15°

2220

435

275

325

270

16-31

47

12

90

22.5

33.970

0.4744

1551

21.7

SWC490CH2

2620

35.970

1779

SWC550CH1

550

710

355

15°

2585

492

320

426

305

16-31

50

12

100

22.5

72.790

1.3570

2585

34

SWC550CH2

3085

79.570

3015
