产品简介: 带制动轮弹性柱销 联轴器 本联轴器已列为 标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。 LXZ型(原HLL型)-弹性柱销联轴器(GB5014-2003) ●本联轴器已列为 标准GB5014-85,适......
订购热线:  15128789423


带制动轮弹性柱销联轴器本联轴器已列为   标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。
LXZ型(原HLL型)-弹性柱销联轴器(GB5014-2003)
●本联轴器已列为   标准GB5014-85,适用于各种机械联接两同轴线的传动轴,通常用于动频繁的高低速运动。工作温度为-20 ~+80℃;传递公称扭矩为40~20000N.m。
●弹性柱销联轴器具有较大结构简单、合理,维修方便、两面对称可互换,寿命长,允许较大的轴向窜动,具有缓冲、减震、耐磨等性能。
●轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按   标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造,铸铁HT20-40、铸钢ZG35Ⅱ,轴孔和键槽采用拉制成型,柱销采用MC尼龙b制成。
●弹性柱销联轴器是利用若干非金属弹性材料制成的柱销,置于两半联轴器凸缘孔中,通过柱销实现两半联轴器联接,该联轴器结构简单,容易制造,装拆   换弹性元件比较方便,不用移动两半联轴器。弹性元件(柱销)的材料一般选用尼龙,有微量补偿两轴线偏移能力,弹性件工作时受剪切,工作可靠性极差,仅适用于要求很低的中速传动轴系,不适用于工作可靠性要求较高的工况。

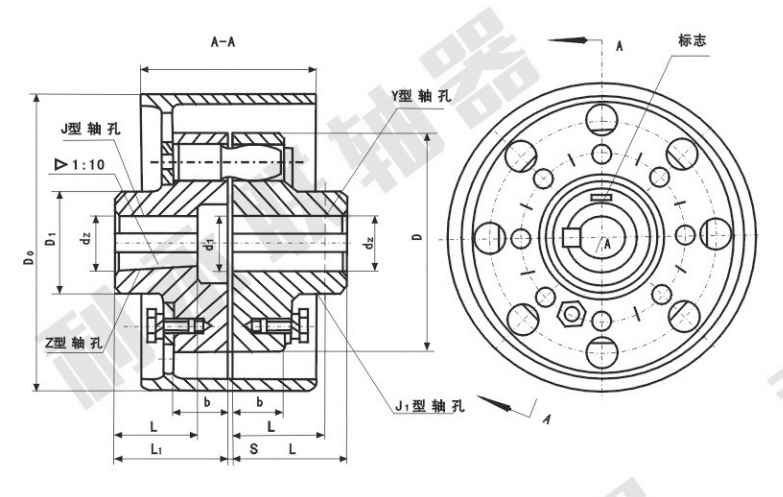

LXZ型(原HLL型)-弹性柱销联轴器基本参数和主要尺寸

型号公称扭矩N。m许用转速rpm轴孔长度mmD0DBS许用补偿转动 惯量kg.m 2
Y型J,J1,Z型轴向径向角向
mm
LL1L
HLL13155600523852200120852.5±10.15≤0°30’2.18
624462
826082
HLL26305000826082200160852.5±10.15≤0°30’ 2.45
11284112
HLL363019008260823151601322.5±10.15≤0°30’13.08
11284112
HLL412501900112841123151951323±1.50.15≤0°30’16.6
142107142
HLL512501400112841124001951683±1.50.15≤0°30’49.2
142107142
HLL620001400112841124002201683±1.50.15≤0°30’57.6
142107142
HLL720001120112841125002202103±1.50.15≤0°30’127.4
142107142
HLL8315014001421071424002801684±20.2≤0°30’161.7
172132172
HLL9315011201421021425002802104±20.2≤0°30’129.2
172132172
HLL10630011201421021425003202654±20.2≤0°30’156
172132172
212167212
HLL1163009601421021426303202654±20.2≤0°30’314
172132172
212167212
HLL12100009601721321726303602985±20.2≤0°30’328
212167212
HLL13160008002121672127104102985±20.2≤0°30’713
252202252
HLL14  250008002121672127104802986±2.50.25≤0°30’849
252202252
302242302
HLL15  250007102121672128004803356±2.50.25≤0°30’1231
